PCB için doğru şekli seçmek, elektronik cihazların genel performansını, üretilebilirliğini ve estetiğini büyük ölçüde etkileyen önemli bir karardır. Dikdörtgen PCB'ler en yaygın ve çok yönlü olanlar olsa da, belirli uygulamalarda benzersiz avantajlar sunan çeşitli başka şekiller de vardır. Bu kapsamlı kılavuzda, farklı PCB şekillerini inceleyecek, her şekil için örnekler sağlayacak ve bunların tasarım ve işlevselliği nasıl optimize ettiğini göstereceğiz. PCB şeklinin önemini anlayarak ve belirli örnekleri göz önünde bulundurarak, elektronik sistemlerinizi geliştirmek için bilinçli kararlar alabilirsiniz.

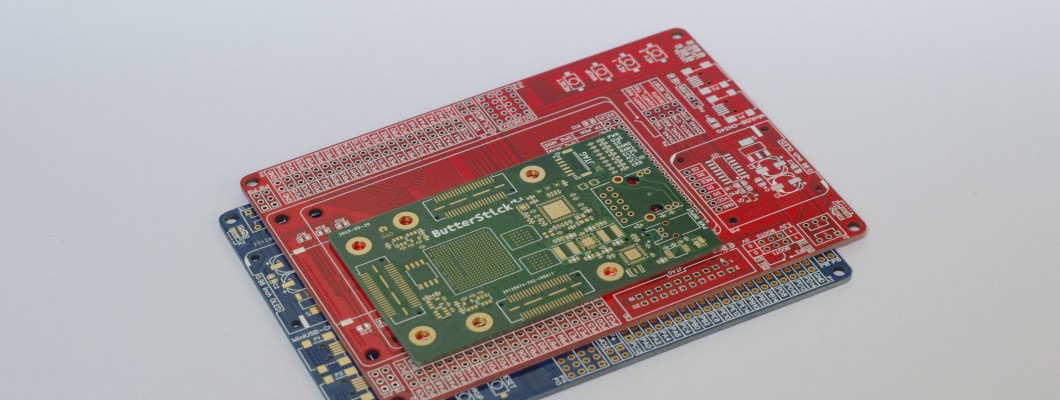

Dikdörtgen PCB Şekli: Klasik Seçim

Denenmiş ve doğru seçim olan dikdörtgen PCB'ler, çeşitli endüstrilerde yaygın olarak kullanılır. Dikdörtgen şekilleri, basitlik, üretim kolaylığı ve standart süreçlerle uyumluluk sunar. Bu şekil, verimli bileşen yerleştirme, basit sinyal yönlendirme ve standartlaştırılmış muhafaza entegrasyonuna olanak tanır. Örneğin, üst düzey dizüstü bilgisayarlar genellikle dahili alan kullanımını en üst düzeye çıkarmak için dikdörtgen bir PCB şekli benimser. Dikdörtgen şekil, işlemci, bellek, depolama ve diğer bileşenlerin verimli bir şekilde düzenlenmesini sağlayarak kompakt ve güçlü bir bilgi işlem cihazıyla sonuçlanır.

Dairesel PCB Şekli: Kompakt Tasarımlar İçin En İyisi

Dairesel (Yuvarlak) PCB'ler, özellikle alanın sınırlı olduğu veya benzersiz bir estetiğin istendiği uygulamalarda belirli avantajlar sunar. Dairesel bir şekilde keskin köşelerin olmaması, stres noktalarını azaltır ve mekanik güvenilirliği artırır. Dairesel PCB'ler genellikle akıllı saatler, fitness takipçileri ve kompakt tıbbi cihazlar gibi cihazlarda bulunur. Örneğin, dairesel bir şekli benimseyen bir fitness takipçisi PCB'si, çekici ve ergonomik bir form faktörü sağlarken kullanıcının bileğindeki alan kullanımını optimize eder. Dairesel şekil, sensörlerin, pilin ve ekran modüllerinin verimli bir şekilde yerleştirilmesine olanak tanır ve bu da rahat ve işlevsel bir giyilebilir cihazla sonuçlanır.

Üçgen PCB Şekli: Hassasiyet ve Alan Verimliliği

Üçgen PCB'ler, alan kullanımını optimize etme ve benzersiz tasarım estetiği sağlama yetenekleri nedeniyle popülerlik kazanıyor. Üçgen şekli, hassas bileşen yerleşimi ve PCB alanının verimli kullanımı sunarak, alan verimliliğinin en üst düzeye çıkarılmasının kritik önem taşıdığı uygulamalar için uygun hale getiriyor. Örneğin, üçgen PCB kullanan bir LED aydınlatma uygulaması, LED modüllerinin hassas bir şekilde konumlandırılmasına olanak tanır ve bu da gelişmiş aydınlatma performansı ve enerji verimliliğiyle sonuçlanır. Dahası, üçgen şekli PCB'nin aydınlatma armatürlerine veya mimari elemanlara sorunsuz bir şekilde entegre edilmesini sağlayarak genel tasarımı iyileştirir.

Düzensiz PCB Şekilleri: Belirli Uygulamalara Göre Tasarlanmıştır

Düzensiz PCB şekilleri, benzersiz uygulamaların özel gereksinimlerini karşılamak üzere özelleştirilir. Bu şekiller, belirli muhafazalara uyacak, cihazın konturlarını takip edecek veya karmaşık mekanik kısıtlamalara uyum sağlayacak şekilde tasarlanmıştır. Tasarımda esneklik ve çok yönlülük sunarak optimize edilmiş işlevsellik ve estetik sağlarlar. Örneğin, otomotiv elektroniğinde, düzensiz şekilli PCB'ler genellikle bir aracın gösterge panelindeki sınırlı alana sığacak şekilde kullanılır. Düzensiz şekil, bilgi-eğlence sistemlerinin, iklim kontrol modüllerinin ve gösterge gruplarının sorunsuz bir şekilde entegre edilmesini sağlayarak tutarlı ve görsel olarak çekici bir kullanıcı arayüzü sağlar.

Diğer PCB Şekilleri: Özel Uygulamalar

Dikdörtgen, dairesel, üçgen ve düzensiz şekillerin yanı sıra, belirli uygulamalara hitap eden diğer özel PCB şekilleri de bulunmaktadır.

Örneğin, altıgen PCB'ler, belirli bir geometrik düzenlemenin gerekli olduğu anten dizileri gibi uygulamalarda kullanılır. Altıgen şekli, anten elemanlarının hassas bir şekilde yerleştirilmesine olanak tanır ve bu da optimum sinyal alımı ve iletimi ile sonuçlanır. Benzer şekilde, kavisli PCB'ler, kavisli televizyonlar veya otomotiv ekranları gibi kavisli yüzeylere sahip ürünlerde uygulama bulur. Kavisli şekil, kusursuz bir uyum sağlar ve görsel deneyimi geliştirir. Ek olarak, yıldız şeklindeki PCB'ler, motor kontrolörleri veya robotik sistemler gibi birden fazla dala sahip merkezi bir hub gerektiren uygulamalarda kullanılır. Yıldız şekli, sinyallerin ve güç dağıtımının verimli bir şekilde yönlendirilmesini kolaylaştırır.

Çözüm

Doğru PCB şeklini seçmek, elektronik cihazların tasarımını, işlevselliğini ve üretilebilirliğini optimize etmede kritik bir adımdır. Tasarımcılar dikdörtgen, dairesel, üçgen, düzensiz ve özel şekiller gibi farklı şekilleri keşfederek PCB'lerini belirli uygulama gereksinimlerini karşılayacak şekilde uyarlayabilirler. Bu kapsamlı kılavuz, her bir şekle ilişkin ayrıntılı içgörüler ve tasarım ve işlevselliği optimize etme becerilerini gösteren örnekler sağlamıştır. Çeşitli şekillerde PCB üretmeye gelince, PCBREEL benzersiz PCB tasarımlarınızı hayata geçirmek için uzmanlık, yetenekler ve kaynaklar sunar. PCBREEL ile ortaklık kurmak, optimize edilmiş PCB şekillerinizin başarılı bir şekilde gerçekleştirilmesini sağlayarak elektronik sistemlerinizin tüm potansiyelini ortaya çıkarır.
