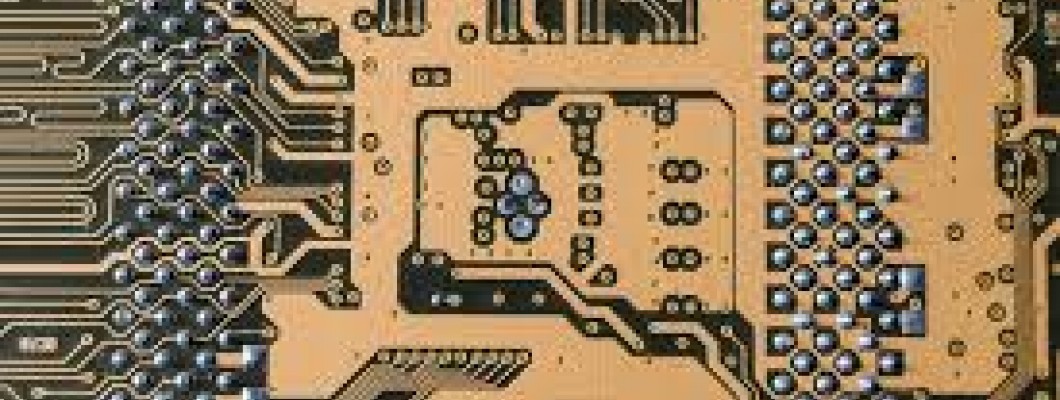

PCB Bakır Kalınlığının Anlaşılması

Elektronik devrelerin kalbinde yer alan PCB (Printed Circuit Board) yani baskılı devre kartları, cihazların performansını doğrudan etkileyen en önemli bileşenlerden biridir. Bir PCB’nin kalitesini belirleyen unsurlardan biri de bakır kalınlığıdır.
Bakır kalınlığı, kartın dayanıklılığını, akım taşıma kapasitesini ve ısıl yönetimini doğrudan etkiler. Bu nedenle doğru bakır kalınlığı seçimi, hem profesyonel mühendislik hem de üretim kalitesi açısından kritik bir faktördür.

Bu yazıda, PCB Reel olarak bakır kalınlığının ne anlama geldiğini, nasıl ölçüldüğünü ve hangi uygulamalarda ne tür kalınlıkların tercih edilmesi gerektiğini detaylı biçimde ele alıyoruz.

Bakır Kalınlığı Nedir?

Bakır kalınlığı, PCB üzerindeki iletken yolların (izlerin) kalınlığını ifade eder. Bu kalınlık genellikle “ons (oz)” cinsinden belirtilir.
1 oz bakır, yaklaşık olarak 1 ft² (yaklaşık 929 cm²) alanda 35 mikron (µm) kalınlığa karşılık gelir.

Örneğin:

• 1 oz bakır: 35 µm

• 2 oz bakır: 70 µm

• 3 oz bakır: 105 µm

Bu değerler, bakırın kart yüzeyinde ne kadar kalın bir tabaka oluşturduğunu gösterir. Kalınlık arttıkça, daha fazla akım taşınabilir hale gelir; ancak üretim maliyeti ve ısı yayılımı da buna paralel olarak artar.

PCB Bakır Kalınlığının Önemi

Bir PCB’nin bakır kalınlığı, kartın elektriksel, mekanik ve termal performansını etkiler.
İşte bakır kalınlığının doğru seçiminin önemli olduğu bazı kriterler:

1. Akım Taşıma Kapasitesi:
   Kalın bakır izler, yüksek akımı daha az ısınarak taşıyabilir. Güç devrelerinde veya motor sürücülerinde bu çok önemlidir.

2. Isı Yönetimi:
   Yüksek akımlı devrelerde, ince bakır tabakalar ısınmaya neden olabilir. Kalın bakır, ısıyı daha iyi dağıtarak komponent ömrünü uzatır.

3. Mekanik Dayanıklılık:
   Kalın bakır tabakalar, PCB’nin genel yapısına ekstra dayanıklılık kazandırır. Özellikle ağır komponentli kartlarda tercih edilir.

4. İletkenlik Performansı:
   İnce bakır tabakalar, yüksek frekanslı sinyallerde direnç artışına neden olabilir. Bu da sinyal kayıplarına yol açar.

Hangi Projelerde Hangi Kalınlık Kullanılmalı?

PCB Reel olarak, proje türüne göre aşağıdaki bakır kalınlıklarını önermekteyiz:

Bakır kalınlığı seçimi, sadece akım miktarına göre değil, aynı zamanda iz genişliği, çalışma voltajı ve ortam sıcaklığı gibi faktörler de dikkate alınarak yapılmalıdır. PCB Reel, bu hesaplamaları profesyonel yazılımlar ve mühendislik destekleriyle optimize eder.

PCB Bakır Kalınlığı Nasıl Ölçülür?

Bakır kalınlığı, üretim sürecinde hassas toleranslarla kontrol edilir.
PCB Reel üretim hattında, her kartın bakır tabakası mikrometre bazında ölçülür.
Ayrıca, kimyasal aşındırma (etching) ve kaplama (plating) süreçleri sırasında kalınlık değişimi izlenir. Bu sayede kartın her bölgesinde tutarlı bir iletkenlik sağlanır.

Kalınlık ölçümleri şu yöntemlerle yapılır:

• Mikroskop altında kesit analizi

• Elektronik kalınlık ölçer cihazları

• X-ray kalınlık ölçüm sistemleri

Bu ölçümler sayesinde PCB Reel, üretim sonrası kalite kontrol raporlarını müşterilerine sunarak, şeffaf ve güvenilir bir üretim süreci sağlar.

PCB Reel ile Güvenilir Üretim ve Danışmanlık

PCB Reel, sadece üretim yapan bir firma değil, aynı zamanda mühendislik danışmanlığı sunan bir çözüm ortağıdır.
Bakır kalınlığı, iz genişliği, katman yapısı ve malzeme seçimi gibi teknik konularda müşterilerine özel öneriler sunarak, uzun ömürlü ve verimli devre kartları üretir.

Ayrıca PCB Reel, prototip üretiminden seri üretime kadar her aşamada kalite kontrol süreçlerini titizlikle uygular.
Her proje, müşteri talebine göre 1 oz’dan 6 oz’a kadar bakır kalınlığı seçenekleriyle üretilebilir.

Kaliteli PCB Üretiminde Bakır Kalınlığını Doğru Anlamak Şart

Bir PCB’nin kalitesi, sadece tasarımla değil, kullanılan malzemenin doğru seçimiyle de belirlenir.
Bakır kalınlığı, hem dayanıklılığı hem performansı doğrudan etkileyen en önemli faktörlerden biridir.
Bu nedenle PCB Reel, her müşterisine “doğru mühendislik, doğru kalınlık, doğru performans” prensibiyle hizmet verir.

Eğer siz de projeniz için en uygun bakır kalınlığını belirlemek veya profesyonel PCB üretim hizmeti almak istiyorsanız,
