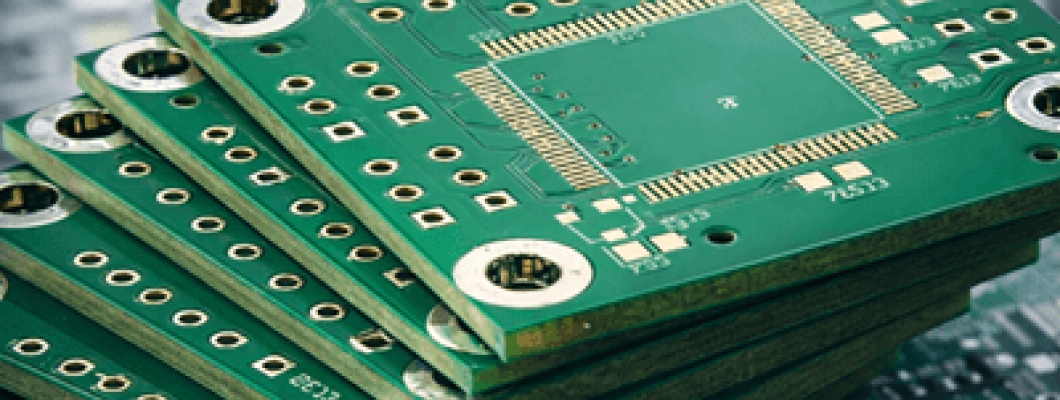

Elektronik tasarım süreçlerinde, bir baskı devre kartının (PCB) boyutu veya katman sayısı kadar önemli olan, ancak çoğu zaman varsayılan ayarlara bırakılan bir parametre vardır: PCB Kalınlığı. Genellikle endüstri standardı olarak kabul edilen 1.6mm kalınlık her proje için ideal olmayabilir. Kartın yerleşeceği kutudan, taşıyacağı bileşenlerin ağırlığına ve sinyal bütünlüğüne kadar pek çok faktör bu seçimi etkiler. PCBReel olarak, projelerinizde en doğru kararı vermenize yardımcı olacak PCB kalınlığı seçim rehberini hazırladık.
Standart PCB Kalınlığı Neden 1.6mm?
Tarihsel olarak, ilk baskı devre kartları izolatör olarak bakalit levhalar kullanılarak üretiliyordu ve bu levhaların standart kalınlığı 1/16 inç (yaklaşık 1.58mm) idi. Günümüzde kullanılan FR-4 malzemesi de bu mirası devam ettirerek 1.6mm'yi "altın standart" haline getirdi. Ancak modern teknoloji; 0.2mm’den 3.2mm’ye kadar geniş bir yelpazede esneklik sunmaktadır.
PCB Kalınlığını Seçerken Dikkat Etmeniz Gereken 6 Temel Faktör
Doğru kalınlığı belirlemek için tasarımınızın şu kriterlerini gözden geçirmelisiniz:
1. Mekanik Dayanıklılık ve Stabilite
Kartın boyutu büyüdükçe, esneme ve bükülme riski artar. Eğer geniş bir PCB tasarlıyorsanız, montaj sırasında veya çalışma ortamında mekanik stresle karşılaşacaksa, 1.6mm veya 2.0mm gibi daha kalın seçenekler kartın yapısal bütünlüğünü korur. İnce kartlar (0.8mm gibi), büyük bileşenlerin ağırlığı altında kavis yapabilir ve lehim çatlaklarına neden olabilir.
2. Ağırlık ve Alan Kısıtlamaları
Giyilebilir teknolojiler, dronlar veya mobil cihazlar tasarlıyorsanız, her milimetre ve gram kritiktir. Bu tür projelerde 0.4mm, 0.6mm veya 0.8mm gibi ince PCB'ler tercih edilerek hem yerden tasarruf edilir hem de toplam ağırlık azaltılır.
3. Katman Sayısı (Layer Count)
Çok katmanlı (multilayer) bir PCB tasarlıyorsanız, kartın toplam kalınlığı doğal olarak artabilir. Örneğin, 4 veya 6 katmanlı bir kartı 0.8mm kalınlığında üretmek mümkündür ancak bu durum imalat toleranslarını zorlayabilir. Katman sayısı arttıkça, sinyal yalıtımını (dielektrik mesafesi) korumak için standart kalınlıklara yönelmek daha güvenlidir.
4. Konnektör ve Kenar Bağlantıları
Eğer tasarımınızda bir Edge Connector (altın parmaklar) kullanılıyorsa, kartın kalınlığı konnektörün yuvasına tam oturmalıdır. Çoğu standart konnektör yuvası 1.6mm kalınlığa göre tasarlanmıştır. Yanlış kalınlık seçimi, bağlantının gevşek kalmasına veya kartın yuvaya hiç girmemesine neden olabilir.
5. Empedans Kontrolü (Impedance Control)
Yüksek hızlı sinyallerle çalışırken, izlerin altındaki dielektrik katmanının kalınlığı, karakteristik empedansı doğrudan etkiler. RF tasarımlarında veya USB 3.0, HDMI gibi yüksek hızlı veriyollarında, hedeflenen empedans değerini yakalamak için belirli bir kart kalınlığı ve "stack-up" (katman dizilimi) seçilmesi zorunludur.
6. Çalışma Ortamı ve Isı Dağılımı
İnce PCB'ler ısıyı daha hızlı iletir ancak yüksek ısı altında deforme olma ihtimalleri daha yüksektir. Endüstriyel veya otomotiv gibi yüksek titreşimli ve sıcaklık değişimli ortamlarda, daha kalın PCB'ler termal ve mekanik şoklara karşı daha dirençlidir.
Yaygın PCB Kalınlıkları ve Kullanım Alanları
0.2mm - 0.5mm: Ultra ince, esnek ve hafif cihazlar.
0.8mm - 1.0mm: Akıllı telefonlar, tabletler, kompakt tüketici elektroniği.
1.2mm - 1.6mm: Standart elektronik cihazlar, Arduino/Raspberry Pi shield'ları, güç kaynakları.
2.0mm - 3.2mm: Endüstriyel kontrol sistemleri, ağır otomotiv ekipmanları, kalın bakır katmanlı yüksek akım kartları.
Hangi Kalınlığı Seçmelisiniz?
Genel bir kural olarak; özel bir kısıtlamanız (yer, ağırlık, empedans vb.) yoksa, 1.6mm standart kalınlık hem maliyet hem de üretim hızı açısından en avantajlı seçimdir. Ancak projenizin sınırlarını zorluyorsanız, imalat aşamasına geçmeden önce üreticinizle görüşmek en sağlıklı yoldur.
PCBReel olarak, farklı kalınlık ve materyal ihtiyaçlarınıza yönelik profesyonel üretim çözümleri sunuyoruz. Projenize özel en uygun PCB kalınlığı ve katman dizilimi hakkında teknik destek almak için bizimle iletişime geçebilirsiniz.
