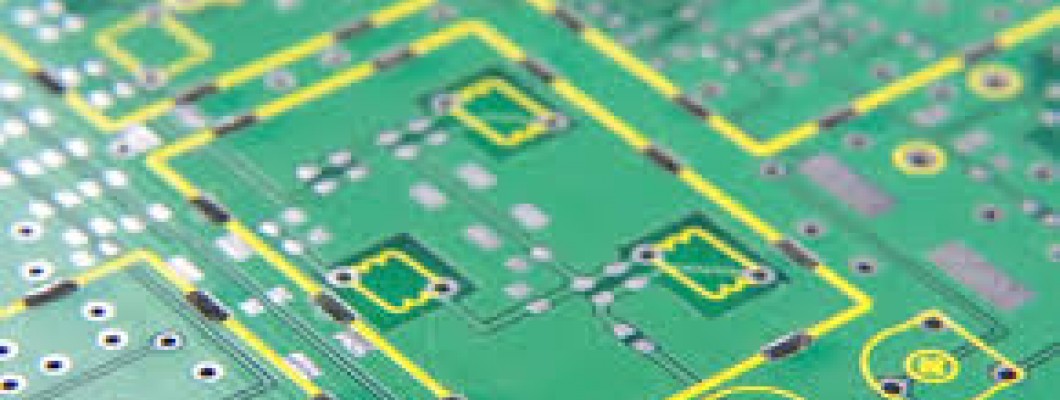

Serigrafi, Baskılı Devre Kartı (PCB) tasarımı için son derece önemlidir, sadece dekoratif bir özellik değil aynı zamanda PCB'lerin montajı ve işlevselliği için gerekli bir bileşendir. Genellikle beyaz olan serigrafi katmanı, test noktaları, polarite göstergeleri ve bileşen etiketleri gibi kritik bilgileri kartın yüzeyine basar. Bu makale, serigrafinin PCB tasarımındaki değerini, çeşitlerini, kullanımlarını ve kullanımına ilişkin en iyi uygulamaları ele alır, böylece hem verimlilik hem de netlik açısından PCB tasarımınızı en üst düzeye çıkarmanızı sağlar.


PCB Tasarımında Serigrafi Nedir?


Bir PCB'de, serigrafi, bileşenleri tanımlamaya ve kart düzenini anlamaya yardımcı olan metin ve semboller içeren katmandır. Lehim maskesi uygulamasının ardından PCB'nin yüzeyine yayınlanarak, gelecekteki sorun giderme ve montaj için yön sağlar. Bu katman, kartın okunabilir olmasına büyük ölçüde yardımcı olur, böylece PCB'yi işleyen mühendisler ve personel için çalışma koşullarını kolaylaştırır.


⦁ Serigrafi Baskı Yöntemlerinin Çeşitleri:


Serigrafi baskının PCB üzerine uygulanması çeşitli yollarla yapılabilir ve her birinin farklı avantajları vardır:


⦁ Manuel Serigrafi Baskı:


Manuel serigrafi baskı, mürekkebin elle bir ağ şablonu üzerine uygulandığı geleneksel tekniktir. Düşük hacimli üretim bunu uygun fiyatlı hale getirir, ancak doğruluktan yoksundur, bu da onu karmaşık, yüksek yoğunluklu PCB'ler için daha az uygun hale getirir.


⦁ Sıvı Fotoğraf Görüntüleme (LPI):


LPI veya sıvı fotoğraf görüntüleme, bir film kapağı aracılığıyla UV ışığına maruz bırakılan bir fotosensitif mürekkep aracılığıyla tam serigrafi katmanları oluşturur. Modern PCB üretiminde doğruluğu nedeniyle yaygın olarak kullanılan bu yaklaşım, karmaşık tasarımlar için mükemmeldir.


⦁ Doğrudan Efsane Baskı (DLP):


DLP veya doğrudan efsane baskısı, serigrafiyi doğrudan PCB'ye uygulamak için mürekkep püskürtmeli yazıcılar kullanır. Harika bir doğruluk sağlar ve karmaşık tasarımlara sahip yüksek yoğunluklu panolara uyar, böylece ince ayrıntılara ve baskı esnekliğine olanak tanır.


PCB Tasarımında Serigrafi Baskının Önemi:


Serigrafi baskı birçok amaç için önemlidir, bunlar arasında şunlar yer alır:


⦁ Bileşen Tanımlaması:


Serigrafi işaretleri bileşenleri, referans belirleyicileri ve polarite göstergelerini kolayca bulmaya yardımcı olur. Montaj ve sorun gidermedeki doğruluk bu netliğe bağlıdır.


⦁ Montaj Kılavuzu:


Net serigrafi talimatları, montajcıların bileşenleri hassas ve hızlı bir şekilde düzenlemesini sağlayarak hataları azaltır ve montaj sürecini basitleştirir.


⦁ Güvenlik Bilgileri:


Serigrafi baskı, hayati bilgileri doğrudan kart üzerinde görüntüleyerek uyarılar, etiketler ve kullanım talimatlarını içerebilir, böylece PCB'nin kullanımı ve bakımı sırasında güvenliği artırır.


⦁ Serigrafi Yerleşimi ve Hususlar


Serigrafi katmanının doğru yerleştirilmesi okunabilirliği garanti eder ve üst üste binmeleri önlemeye yardımcı olur:


⦁ Bileşen yakınlığı:


Serigrafi işaretleri, üst üste binen lehim pedleri veya geçişleri olmadan eşleşen bileşenlerine yakın konumlandırılmalıdır. İyi bir konum işlevselliği garanti eder ve montaj sorunlarından kaçınmaya yardımcı olur.


⦁ Katman Seçimi:


Genellikle serigrafi için kullanılan üst katman seçilir; ancak bazı tasarımlarda alt katman da kullanılabilir. Serigrafinin diğer PCB bileşenlerine karışmamasına dikkat edilmelidir.


⦁ Yazı Tipi ve Metin Boyutu:


Okunabilir yazı tipleri ve mantıklı metin boyutları seçin. Genellikle tüm bilgilerin okunabilir ve kolayca erişilebilir olmasını garantilemek için 0,8 mm veya daha yüksek bir yazı tipi boyutu önerilir.


⦁ Yüksek Yoğunluklu PCB'lerde Serigrafi


Yüksek yoğunluklu PCB tasarımlarındaki zorluk, okunabilirlikten ödün vermeden tüm verileri sığdırmaktır:


⦁ Metni Küçültmek:


Uzun metinler yerine semboller ve kısaltmalar kullanmak alan kısıtlamalarını kontrol etmenize yardımcı olacaktır. Bu yöntem, gerekli bilgileri yoğun PCB'lere paketlerken okunabilirliği korur.


⦁ Çift Taraflı Serigrafi:


Baskılı devre kartının her iki yüzünü de serigrafi baskıda kullanmak, bir taraftaki alan kısıtlamasını ortadan kaldırmaya yardımcı olacak ve böylece kart kalabalığı yaratmadan daha kapsamlı ve detaylı bilgi elde edilmesini sağlayacaktır.


⦁ Önceliklendirme:


Öncelik, polarite göstergeleri ve bileşen referans tanımlayıcıları dahil olmak üzere temel notlara verilmelidir. Önemli bilgilere en yüksek önceliği vermek, en önemli unsurların açık ve kolayca erişilebilir olmasını garanti eder.


Serigrafi Baskının Çeşitli Endüstrilerdeki Uygulamaları:


Serigrafi baskının rolü farklı sektörlerde farklılık göstermektedir:


⦁ Tüketici Elektroniği:


Dizüstü bilgisayarlar ve cep telefonları gibi tüketici elektroniğindeki PCB'ler üzerindeki serigrafi baskı, doğru bileşen yerleşimini garanti eder ve dolayısıyla montaj hatalarını azaltır. Ayrıca hayati sorun giderme rehberliği sunar ve dolayısıyla daha hızlı onarım ve bakım yapılmasını kolaylaştırır.


⦁ Otomotiv Elektroniği:


PCB'lerdeki serigrafi işaretleri, bileşenleri doğru bir şekilde tanımlamak ve otomobil sistemlerinde tam montajı sağlamak için önemlidir. Bu işaretler ayrıca çok zorlu durumlarda güvenilir performansı garanti eder, bu nedenle araç güvenliğini ve performansını iyileştirir.


⦁ Tıbbi Cihazlar:


Ekipman için serigrafi PCB'lerden gelen net bileşen etiketleri, her öğenin düzgün çalışması için tam olarak konumlandırılmasını garanti eder. Önemli tıbbi operasyonlarda kullanılan araçların güvenilirliği ve emniyeti bu doğruluğa bağlıdır.


⦁ Endüstriyel Ekipmanlar:


Endüstriyel makine PCB'leri üzerindeki serigrafi, karmaşık kontrol sistemlerinin doğru bakımı ve arızalarının giderilmesine yardımcı olur. Net etiketlerle mümkün kılınan kolay bileşen tanımlaması, güvenilir ve etkili ekipman çalışmasını garanti eder.


Serigrafi Baskı Uygulamalarında En İyi Uygulamalar:


Aşağıdaki en iyi uygulamaları takip etmek serigrafi baskının etkinliğini garantilemeye yardımcı olacaktır:


⦁ Kontrast ve Renk:


Lehim maskesiyle kontrast oluşturan bir serigrafi rengi seçmek, metin ve sembollerin basit bir şekilde okunmasını garanti eder. Beyaz oldukça popüler olsa da, sarı, siyah ve diğer tonlar dahil olmak üzere farklı renkler, belirli PCB tasarım gereksinimlerine uyacak şekilde seçilebilir.


⦁ Hizalama ve Kayıt:


Tüm işaretlerin doğru yerleştirilmesi, serigrafinin yanlış baskılardan kaçınarak tahta düzeniyle mükemmel hizalanmasına bağlıdır. Tahtanın işlevselliğini korumak ve montaj hatalarından kaçınmak doğru kayıt işlemine bağlıdır.


⦁ Kalite Kontrol:


Düzenli serigrafi katman kontrolleri, herhangi bir okunabilirlik sorununu, lekeyi veya yanlış baskıyı erkenden bulmaya yardımcı olur. Tutarlı kalite kontrol tekniklerinin kullanılması hata olasılığını azaltır, böylece PCB üretiminde zamandan ve paradan tasarruf edilir.


Çözüm:


Bir PCB üzerindeki yazı ve sembollerden daha fazlası olan serigrafi, elektronik cihazların montajının işlevselliğini, güvenilirliğini ve basitliğini garanti eden önemli bir katmandır. Çeşitli serigrafi baskı tekniklerinin etkili bir şekilde uygulanması, bunların önemi ve farklılıkları PCB tasarımını büyük ölçüde iyileştirebilir. En iyi uygulamaları takip etmek ve tasarımınızın özel gereksinimlerini ele almak, PCB'nizi hem performans hem de üretim açısından en üst düzeye çıkarmanıza yardımcı olacak ve böylece elektronik cihazlarınızın en yüksek güvenilirlik ve kalite kriterlerini karşılamasını garanti edecektir.


Özellikle PCB Tasarımları daha karmaşık ve daha küçük hale geldikçe, serigrafi elektronik alanında değişen alanda giderek daha önemli bir rol oynayacaktır. Uygun serigrafi tekniğini seçmek ve bunu karta düzgün bir şekilde yerleştirmek, daha güvenilir ve verimli elektronik ürünler üretmeye yardımcı olacaktır.
