PCB tasarımında, mikrodenetleyici sinyallerinin korunması ve güvenilirliğinin sağlanması çok önemlidir. Bunu başarmanın en etkili yollarından biri optokuplör kullanmaktır. Bu bileşenler, hassas mikrodenetleyici sinyallerini yüksek voltajlı devrelerden ve parazitlerden korumak için kritik olan optik toprak izolasyonu sağlar. Bu makale, PCB tasarımında optokuplörlerin kullanımının önemini ve PCB Reel parça kütüphanesinde bulunan çeşitli optokuplör modellerini vurgulamaktadır.

Optokuplör Nedir?

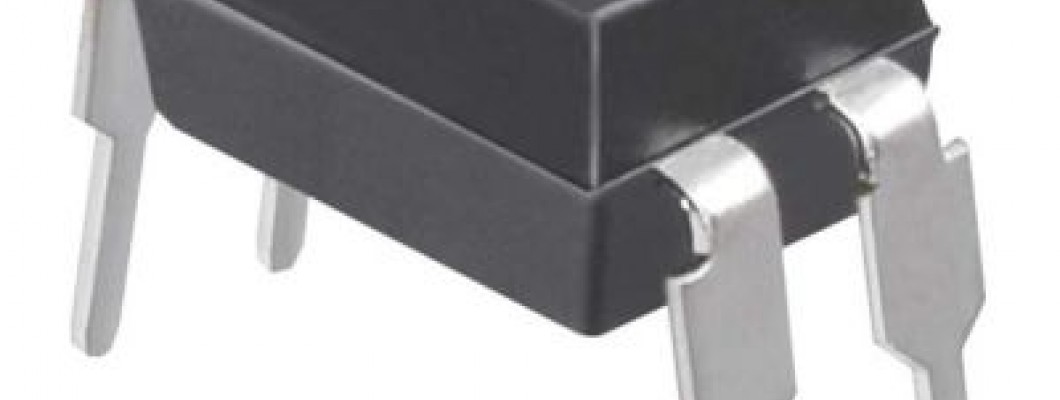

Optokuplör, aynı zamanda optoizolatör olarak da bilinen, iki izole edilmiş devre arasında elektrik sinyallerini ışık kullanarak ileten bir elektronik bileşendir. Genellikle bir LED ve bir fototransistörden oluşur ve bu iki bileşen tek bir pakette bulunur. Bir elektrik sinyali LED’e uygulandığında, LED ışık yayar ve bu ışık fototransistör tarafından algılanır, ardından fototransistör buna karşılık gelen bir elektrik çıkışı üretir. Bu mekanizma, giriş ve çıkış arasında elektriksel izolasyon sağlar ve yüksek voltajların düşük voltajlı hassas devreleri etkilemesini önler.

PCB Tasarımında Neden Optokuplör Kullanılır?

  • İzolasyon: Optokuplörler, devrenin farklı bölümleri arasında galvanik izolasyon sağlar, hassas bileşenleri yüksek voltajlardan ve parazitlerden korur.

  • Sinyal Bütünlüğü: Gürültülü ortamlarda parazit oluşmasını engelleyerek sinyal bütünlüğünü korur, böylece mikrodenetleyici sinyallerinin temiz ve doğru kalmasını sağlar.

  • Güvenlik: Yüksek voltajlı ve düşük voltajlı bölümleri izole ederek, optokuplörler elektronik tasarımların güvenliğini artırır ve hasar veya elektrik çarpması riskini azaltır.

  • Çok Yönlülük: Optokuplörler, güç kaynağı devreleri, iletişim arayüzleri ve sinyal işleme gibi çeşitli uygulamalarda kullanılabilir, bu da onları PCB tasarımında çok yönlü bileşenler haline getirir.

PCB Reel Parça Kütüphanesindeki Optokuplör Modelleri

PCB Reel, farklı uygulamalara uygun geniş bir optokuplör modeli yelpazesi sunar. İşte birkaç örnek:

  • 4N35: Genel amaçlı izolasyon için uygun, fototransistör çıkışlı yaygın olarak kullanılan bir optokuplör.

  • PC817: Düşük maliyetli, yüksek izolasyon voltajına sahip bir optokuplör, düşük voltajlı devrelerin yüksek voltajlı bölümlerden izole edilmesi için idealdir.

  • HCPL-3700: Hassas sinyal izolasyonu gerektiren uygulamalarda kullanılan, eşik tespit özelliğine sahip gelişmiş bir optokuplör.

  • TLP521: İletişim ve sinyal işleme uygulamalarında kullanılan yüksek hızlı bir optokuplör.

Optokuplörlerin Pratik Uygulamaları

  • Güç Kaynağı İzolasyonu: Optokuplörler, güç kaynaklarının kontrol sinyallerini izole etmek için kullanılır, yüksek voltaj dalgalanmalarının düşük voltajlı kontrol devrelerini etkilemesini önler.

  • Mikrodenetleyici Koruması: Optokuplörler, mikrodenetleyici giriş ve çıkışlarını dış devrelerden izole ederek mikrodenetleyicileri voltaj dalgalanmalarından ve parazitlerden korur.

  • Veri İletişimi: Optokuplörler, seri iletişim arayüzlerinde veri hatlarını izole etmek ve korumak için kullanılır, güvenilir veri iletimi sağlar.

  • Sinyal İzolasyonu: Sinyal işleme uygulamalarında, optokuplörler gürültülü bölümleri hassas bileşenlerden izole ederek sinyal bütünlüğünü korur.

Optokuplörler, optik toprak izolasyonu sağlayarak, mikrodenetleyici sinyallerini koruyarak ve elektronik devrelerin genel güvenilirliğini ve güvenliğini artırarak PCB tasarımında kritik bir rol oynar. PCB Reel parça kütüphanesi, farklı tasarım gereksinimlerine uygun çeşitli optokuplör modelleri sunar. Optokuplörleri PCB tasarımlarınıza dahil ederek, yüksek voltajlardan ve parazitlerden korunan, sağlam ve güvenilir bir performans elde edebilirsiniz. Güç kaynakları, iletişim arayüzleri veya sinyal işleme devreleri tasarlarken, optokuplörler devrelerinizi güvenli ve düzgün bir şekilde çalışır durumda tutmak için gereken izolasyonu ve korumayı sağlar.
