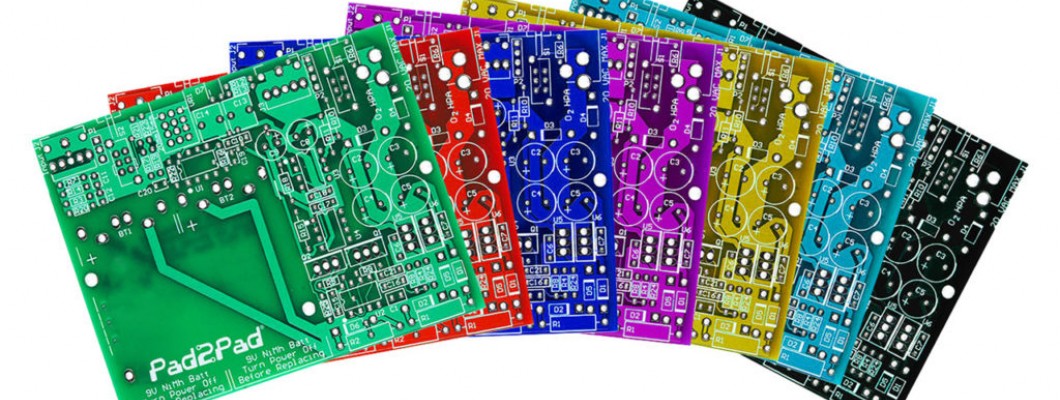

PCB tasarımı, elektronik devrelerin üretimi için hayati bir adımdır. İyi bir PCB tasarımı, devrenin doğru çalışmasını ve güvenilirliğini sağlamak için önemlidir. Bu nedenle, profesyonel PCB tasarımcıları genellikle özel yazılımlar kullanır. İşte PCB tasarımında yaygın olarak kullanılan bazı popüler uygulamalar:

5. PROTEUS

Proteus'un PCB tasarımı için sağladığı bazı özellikler şunlardır:

  • Bileşen Kütüphanesi: Proteus, birçok yaygın kullanılan elektronik bileşeni içeren geniş bir kütüphane sunar. Bu kütüphane, tasarımınızda kullanmak istediğiniz bileşenleri seçmenizi sağlar.
  • PCB Yerleşimi: ARES modülü, bileşenleri PCB üzerinde yerleştirmenize olanak tanır. Bileşenleri sürükle-bırak yöntemiyle yerleştirebilir, döndürebilir ve konumlarını ayarlayabilirsiniz.
  • Bağlantılar ve İzler: Bileşenler arasındaki bağlantıları ARES üzerinde belirleyebilirsiniz. İzlerin genişliklerini, katmanları ve yolları düzenleyebilirsiniz. Proteus, izlerinizi çakışmalara, kısa devrelere veya diğer hatalara karşı kontrol eder.
  • Gerber Dosyaları: Tasarımınız tamamlandığında, ARES size PCB tasarımınızı üretim için gerekli olan Gerber dosyalarını oluşturma imkanı sağlar. Bu Gerber dosyaları, PCB üreticileri tarafından kullanılır.

Ayrıca Bknz. https://www.labcenter.com/

4. KiCAD


Açık kaynaklı ve ücretsiz bir PCB tasarım yazılımıdır. İşte KiCad PCB tasarımı hakkında temel bilgiler:

  • Şematik Tasarım: KiCad, elektronik devrenin şematik tasarımını yapmanıza olanak tanır. Şematik çizim araçlarıyla bileşenleri yerleştirebilir, bağlantılar oluşturabilir ve sembollerle devreyi temsil edebilirsiniz. KiCad, kullanıcı dostu bir arayüze sahiptir ve şematik simülasyon modülü ile devrenizi analiz edebilirsiniz.
  • PCB Düzenleme: Şematik tasarım tamamlandıktan sonra, KiCad ile PCB düzenlemesini gerçekleştirebilirsiniz. Bileşenleri yerleştirebilir, iz yollarını çizebilir, katmanları yönetebilir ve kısıtlamaları belirleyebilirsiniz. 3D görünümde tasarımınızı kontrol edebilir ve çakışmaları tespit edebilirsiniz.
  • Bileşen Kütüphaneleri: KiCad, kapsamlı bir bileşen kütüphanesi içerir. Standart bileşenlerin sembol ve ayak izlerini içerirken, aynı zamanda kullanıcılar özelleştirilmiş bileşen kütüphaneleri oluşturabilir ve paylaşabilir. Ayrıca, KiCad'in kullanıcı tabanı, topluluk tarafından oluşturulan bileşen kütüphanelerini de içerir.
  • Üretim Dosyaları: PCB tasarımınızı tamamladıktan sonra, KiCad, üretim için gerekli dosyaları oluşturmanıza yardımcı olur. Bu dosyalar arasında Gerber dosyaları, N/C Drill dosyaları, yerleşim çizelgesi (pick and place) dosyaları ve BOM (Bill of Materials) dosyası bulunur.
  • KiCad, kullanımı kolay, güçlü ve esnek bir PCB tasarım yazılımıdır. Açık kaynaklı olması, sürekli olarak geliştirilen ve topluluk tarafından desteklenen bir yazılım olduğunu gösterir. KiCad, resmi web sitesi ve topluluk destekli forumları aracılığıyla kullanıcılar için birçok kaynak ve öğretici sunmaktadır. Bu kaynaklar, KiCad'in kullanımını öğrenmek ve daha fazla bilgi edinmek için faydalı olabilir.

Ayrıca Bknz. https://www.kicad.org/

3. EAGLE (ELECTRONIC APPARATUS LAYOUT PROGRAM)

Autodesk tarafından geliştirilen bir PCB tasarım yazılımıdır. İşte Eagle PCB tasarımı hakkında temel bilgiler:

  • Kullanıcı Arayüzü: Eagle, kullanıcı dostu bir arayüze sahiptir. Araç çubukları, menüler ve işlevlerin düzeni, tasarım sürecini kolaylaştırmak için optimize edilmiştir.
  • Şematik Tasarım: Eagle, elektronik devrenin şematik tasarımını yapmanıza olanak tanır. Bileşenleri yerleştirebilir, bağlantılar oluşturabilir ve sembollerle devreyi temsil edebilirsiniz. Ayrıca, şematik simülasyon modülüyle devrenizi analiz edebilir ve test edebilirsiniz.
  • PCB Düzenleme: Şematik tasarım tamamlandıktan sonra, Eagle ile PCB düzenlemesini gerçekleştirebilirsiniz. Bileşenleri yerleştirebilir, iz yollarını çizebilir, katmanları yönetebilir ve kısıtlamaları belirleyebilirsiniz. Ayrıca, 3D görünümde tasarımınızı kontrol edebilir ve çakışmaları tespit edebilirsiniz.
  • Bileşen Kütüphaneleri: Eagle, kapsamlı bir bileşen kütüphanesi içerir. Standart bileşenlerin sembol ve ayak izlerini içerirken, aynı zamanda kullanıcılar özelleştirilmiş bileşen kütüphaneleri oluşturabilir ve paylaşabilir.
  • Üretim Dosyaları: PCB tasarımınızı tamamladıktan sonra, Eagle, üretim için gerekli dosyaları oluşturmanıza yardımcı olur. Bu dosyalar arasında Gerber dosyaları, N/C Drill dosyaları, yerleşim çizelgesi (pick and place) dosyaları ve BOM (Bill of Materials) dosyası bulunur. Eagle, hem profesyonel kullanıcılar hem de hobi kullanıcılar için popüler bir seçenektir. Kullanım kolaylığı, geniş bileşen kütüphanesi ve yaygın olarak kullanılan dosya formatlarıyla bilinir. Ayrıca, Eagle'ın resmi web sitesi ve topluluk destekli forumları, daha fazla bilgi ve öğreticilere erişmenizi sağlar.

Ayrıca Bknz. https://www.autodesk.com/products/eagle/overview?term=1

2. OrCAD:


OrCAD, devre şemalarının ve devre kartlarının tasarımında kullanılan bir dizi araç sunar. Şematik yaklaşımıyla elektronik devre şemalarını oluşturmanıza olanak tanır. Ayrıca devre kartı düzenleme araçlarıyla devre şemalarını gerçek devre kartlarına dönüştürebilirsiniz. Tasarımlarınızı simüle edebilir, performansını analiz edebilir ve hataları tespit edebilirsiniz.

OrCAD'in bazı ana özellikleri şunlardır:

  • Şematik Tasarım: Elektronik devrelerin şemalarını oluşturmak ve düzenlemek için kapsamlı bir araç seti sunar.
  • Devre Kartı Tasarımı: Şemaları gerçek devre kartlarına dönüştürmek için devre kartı düzenleme araçları sunar.
  • Simülasyon: Tasarlanan devreleri sanal olarak simüle edebilir ve performanslarını analiz edebilirsiniz.
  • Sinyal Bütünlüğü Analizi: Yüksek hızlı sinyal bütünlüğü problemlerini tespit etmek ve analiz etmek için araçlar sunar.
  • Elektromanyetik Analiz: Elektromanyetik etkileşimleri analiz etmek ve önlemek için araçlar sağlar.
  • Üretim Hazırlığı: Üretim için dosya çıktıları üretebilir ve üretim sürecine hazırlık yapabilirsiniz. OrCAD, elektronik mühendisleri ve tasarımcıları tarafından yaygın olarak kullanılan bir EDA yazılım paketidir ve elektronik devre tasarım sürecini daha verimli hale getirmeye yardımcı olur.

Ayrıca Bknz. https://www.orcad.com/

1. ALTIUM DESIGNER:

Yazılım araçları, elektronik ürünleri her zamankinden daha hızlı ve daha verimli bir şekilde geliştirmek ve üretmek için PCB tasarımcılarına, parça tedarikçilerine ve üreticilerine güç veriyor ve bunları birbirine bağlıyor.

Altium Designer, elektronik devrelerin PCB tasarımı sürecinde kullanılan profesyonel bir yazılımdır. İşte Altium Designer hakkında temel bilgiler:

  • Şematik Tasarım: Altium Designer, devrenin şematik tasarımını yapmanızı sağlar. Şematik çizim araçlarıyla bileşenleri yerleştirebilir, bağlantılar oluşturabilir ve elektronik devrenin yapısını oluşturabilirsiniz. Ayrıca, şematik simülasyon modülüyle devrenizi analiz edebilir ve doğrulayabilirsiniz.
  • PCB Düzenleme: Şematik tasarım tamamlandıktan sonra, Altium Designer PCB düzenlemesini yapmanızı sağlar. Bileşenleri ve bağlantıları fiziksel bir şekilde yerleştirebilir, iz yollarını oluşturabilir, katmanları yönetebilir ve kısıtlamaları belirleyebilirsiniz. Tasarımın 3D görünümünü kontrol edebilir ve çakışmaları tespit edebilirsiniz.
  • Bileşen Kütüphaneleri: Altium Designer, geniş bir bileşen kütüphanesi sağlar ve popüler bileşenlerin sembol ve ayak izlerini içerir. Ayrıca, kendi özelleştirilmiş bileşen kütüphanelerinizi oluşturabilir ve yönetebilirsiniz.
  • Simülasyon: Altium Designer, devrenin davranışını analiz etmek için entegre bir simülasyon aracı sunar. Şematik tasarımınızı simüle edebilir, sinyal bütünlüğünü, zamanlama analizini ve frekans tepkisini değerlendirebilirsiniz.
  • Üretim Dosyaları: PCB tasarımınızı tamamladıktan sonra, Altium Designer, üretim dosyalarını oluşturmanızı sağlar. Bu dosyalar, üreticinin devrenizi üretmek için ihtiyaç duyduğu verileri içerir. Bunlar arasında Gerber dosyaları, N/C Drill dosyaları, yerleşim çizelgesi (pick and place) dosyaları ve BOM (Bill of Materials) dosyası bulunur. Altium Designer, profesyonel PCB tasarımcıları arasında yaygın olarak kullanılan bir yazılımdır. Kullanıcı dostu arayüzü, geniş özellik seti ve güçlü simülasyon yetenekleriyle bilinir. Ayrıca, Altium Designer'ın resmi web sitesi ve belgelendirmesi size daha ayrıntılı bilgi ve öğreticiler sunabilir.

Ayrıca Bknz. https://www.altium.com/
